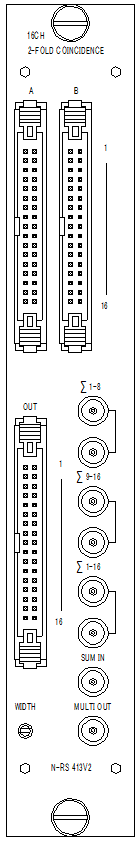

N-RS 413V2 16CH 2-Fold コインシデンスは、A入力とB入力の16チャンネル ディファレンシャル ECLロジック信号の論理積を行います。

入力インピーダンスは、110Ω（抵抗アレイ56Ω×2）になっていますが、抵抗アレイを外すことによりカスケード接続が可能になっています。

出力は、16チャンネル コインシデンス出力（ディファレンシャルECL　ロジック）と、ファンイン出力（Σ1～8、Σ9～16、Σ1～16）及びMulti出力があります。

ファイン出力は、各2出力のNIM信号となっています。

Multi出力は、SUM　INと対になっており、1コインシデンス出力当たり約-4mA（SUM IN,Multi OUT共に50Ωでターミネーションすることにより、-100mVを出力）します。

これを使用することにより16チャンネル以上のMultiplicityも出力できます。
